Оптика в поляризованном свете

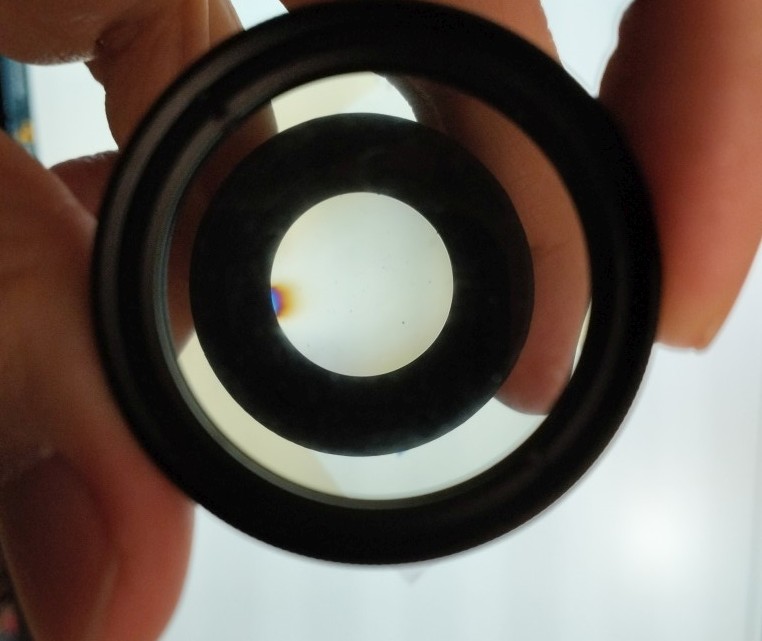

Набралось несколько фоток по теме, закину их сюда. Для фото использовались пара поляроидов от старой игры с жк-экраном и — с тем же результатом — LCD монитор плюс поляризационный фильтр для фото (фильтр CPL и должен быть расположен правильной стороной). Экран телефона в качестве источника поляризованного света может не подойти, так как защитная плёнка может превращать поляризацию в круговую — нужна проверка.

Алюминиевые зеркала с защитным диэлектрическим покрытием

При скользящем падении диэлектрик хорошо виден:

Диэлектрические зеркала

При некоторых положениях входного поляроида (начните с 45°), вращение второго придаёт окраску изображению. Спектр очевидно зависит от структуры напыления. Пример для зеркала sv188p:

Подобное можно увидеть и на интерференционных фильтрах. Для примера, фильтр OIII 18нм, с разных сторон, на отражение:

Без поляризации разницы не видно — в таком случае, с обеих сторон получается довольно равномерный спектр, с провалом в полосе пропускания.

Призмы с крышей

На фото 45 градусная:

«Если пучок света от объекта попадает на ребро крыши, то его апертура рассекается крышей. После полного внутреннего отражения на гранях крыши, в рассеченных половинках апертуры получается разная поляризация, которая приводит к образованию дифракционного лучика, ориентированного поперек линии рассечения.» (C)

Бинокли

Фазовая коррекция на руф призмах выравнивает яркость половинок:

Пластиковая оптика

Некачественный фильтр angeleyes NO. 23A. Видны большие напряжения:

Сносный окуляр Svbony 62° 23 мм. Умеренные напряжения:

Ну и понятно, что стеклянная оптика приличного качества внутренних напряжений не имеет и в таком режиме ничего интересного не показывает (хотя заготовки для зеркал, конечно нужно проверять).
